在数字音频的浩瀚星图中，ADPCM是⼀颗低调却恒久的星，它诞生于1970年代贝尔实验室的走廊，见证了从电话交换机到 PlayStation 游戏机的沧桑变迁，如今依然在工业控制器的蜂鸣声、监控录像的背景音、老旧 WAV文件的字节流中默默运转；⽽FFmpeg，这位开源音视频领域的"全能管家"，正是与 ADPCM对话的最佳桥梁。本篇将通过代码和原理，完整拆解 ADPCM的编解码魔法。
理解 ADPCM：压缩的哲学
-
什么需要 ADPCM
1980年代，存储介质寸土寸金，一分钟CD音质的PCM音频（44.1kHz/16bit/立体声）需要约10MB空间，这在软盘时代是天文数字；工程师们开始思考：能否只存储"变化"，而非"全部"？人类语音和自然声音有一个显著特征：相邻采样点高度相关，前一个样本是1000，下一个大概率在950~1050之间，⽽非跳到30000。ADPCM正是抓住了这个规律。
-
ADPCM 的核心思想
ADPCM（Adaptive Differential Pulse Code Modulation，自适应差分脉冲编码调制）的名字藏着三个关键词：
| 关键词 |
含义 |
| Differential（差分） |
不存原始值，只存与预测值的差 |
| Adaptive（自适应） |
量化步长随信号动态调整 |
| Pulse Code（脉冲编码） |
最终输出为离散数字码 |
直观理解：
| 量化计算方式 |
数值 |
|
|
|
|
|
|
| 原始PCM序列： |
1000 |
1050 |
1080 |
1120 |
1100 |
1060 |
... |
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
... |
| 预测值： （0） |
1000 |
1050 |
1080 |
1120 |
1100 |
1060 |
... |
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
... |
| 差值： |
1000 |
+50 |
+30 |
+40 |
-20 |
-40 |
... |
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
... |
量化后（4bit）： |
15 |
6 |
4 |
5 |
13 |
12 |
... |
其压缩比为 16 bit → 4 bit = 4:1
-
ADPCM家族：30种变体的江湖
打开FFmpeg的 libavcodec/adpcm.c，会看到一个庞大的switch-case，这里住着30多位"兄弟姐妹"：
ADPCM 家族谱系图
├── 微软阵营
│ ├── ADPCM_MS ← Windows 系统音频，7组自适应系数
│ └── ADPCM_IMA_WAV ← 更简单，兼容性更好
│
├── 苹果阵营
│ ├── ADPCM_IMA_QT ← QuickTime 音频
│ └── ADPCM_QT ← 古老的 QuickTime 格式
│
├── 游戏机阵营
│ ├── ADPCM_XA ← PlayStation CD-ROM
│ ├── ADPCM_PSX ← PlayStation 音效
│ ├── ADPCM_THP ← GameCube/Wii 视频
│ ├── ADPCM_DTK ← GameCube 流媒体
│ └── ADPCM_ADX ← CRI Middleware，⼤量日系游戏
│
├── 电信阵营
│ ├── ADPCM_G722 ← ITU-T 宽带语音，7kHz
│ ├── ADPCM_G726 ← ITU-T 窄带语音，16/24/32/40kbps
│ └── ADPCM_G726LE ← G.726 小端变体
│
└── 其他
├── ADPCM_YAMAHA ← 雅马哈音源芯⽚
├── ADPCM_AICA ← 世嘉 Dreamcast
└── ADPCM_CT ← Creative Labs 声卡
好消息：虽然变体众多，但核⼼算法只有两大流派——`IMA ADPCM`和`MS ADPCM`，掌握这两个，其余触类旁通。
深入原理：从数学到代码
-
IMA ADPCM：简洁之美
IMA（Interactive Multimedia Association）ADPCM是最广泛使用的变体。
static const int16_t ima_step_table[89] = {
7, 8, 9, 10, 11, 12, 13, 14,
16, 17, 19, 21, 23, 25, 28, 31,
34, 37, 41, 45, 50, 55, 60, 66,
73, 80, 88, 97, 107, 118, 130, 143,
157, 173, 190, 209, 230, 253, 279, 307,
337, 371, 408, 449, 494, 544, 598, 658,
724, 796, 876, 963, 1060, 1166, 1282, 1411,
1552, 1707, 1878, 2066, 2272, 2499, 2749, 3024,
3327, 3660, 4026, 4428, 4871, 5358, 5894, 6484,
7132, 7845, 8630, 9493, 10442, 11487, 12635, 13899,
15289, 16818, 18500, 20350, 22385, 24623, 27086, 29794,
32767
};
这张表的设计遵循近似指数增长，低索引对应⼩步长（精细量化），高索引对应大步长（粗糙量化），这使得ADPCM能够自动适应：
a. 安静段落 → 小步长 → 高精度
b. 剧烈变化 → 大步长 → 不溢出
static const int8_t ima_index_table[16] = {
-1, -1, -1, -1, // nibble 0-3：差值小，降低步长
2, 4, 6, 8, // nibble 4-7：差值大，提高步长
-1, -1, -1, -1, // nibble 8-11：负向小差值
2, 4, 6, 8 // nibble 12-15：负向大差值
};
这张表决定了"自适应"特性：
a. 差值小（nibble 0-3, 8-11）→ 索引减小 → 下次用更小步长
b. 差值大（nibble 4-7, 12-15）→ 索引增大 → 下次用更大步长
/**
* 解码单个 IMA ADPCM 样本
* @param nibble 4位编码值 (0-15)
* @param predictor 预测器状态（输⼊输出）
* @param step_idx 步长索引（输⼊输出）
* @return 16位 PCM 样本
*/
static inline int16_t decode_ima_sample(uint8_t nibble,int32_t *predictor,int32_t *step_idx) {
int step = ima_step_table[*step_idx];
// 核⼼公式：diff = step/8 + step/4*b2 + step/2*b1 + step*b0
// 使用位运算优化，避免浮点
int diff = step >> 3; // step/8，基础值
if (nibble & 4) diff += step; // bit2: +step
if (nibble & 2) diff += step >> 1; // bit1: +step/2
if (nibble & 1) diff += step >> 2; // bit0: +step/4
if (nibble & 8) diff = -diff; // bit3: 符号位
// 更新预测器
*predictor += diff;
// 钳位到 16 位有符号范围
if (*predictor > 32767) *predictor = 32767;
if (*predictor < -32768) *predictor = -32768;
// 更新步长索引
*step_idx += ima_index_table[nibble];
if (*step_idx < 0) *step_idx = 0;
if (*step_idx > 88) *step_idx = 88;
return (int16_t)*predictor;
}
MS ADPCM：微软的增强版
Microsoft ADPCM比IMA更复杂，但理论上能获得更好的音质
| 特性 |
IMA ADPCM |
MS ADPCM |
| 预测器 |
1个历史值 |
2个历史值 |
| 系数 |
固定 |
7组自适应系数 |
| WAV格式码 |
0x0011 |
0x0002 |
| 块头大⼩ |
4字节/声道 |
7字节/声道 |
predictor = (sample1 * coef1 + sample2 * coef2) / 256
output = predictor + (nibble * delta)
static const int16_t ms_adapt_coef1[7] = { 256, 512, 0, 192, 240, 460, 392 };
static const int16_t ms_adapt_coef2[7] = { 0,-256, 0, 64, 0,-208,-232 };
编码器会为每个块选择最佳系数组，存储在块头中。
static const int16_t ms_adapt_table[16] = {
230, 230, 230, 230, 307, 409, 512, 614,
768, 614, 512, 409, 307, 230, 230, 230
};
// 更新公式
new_delta = (delta * ms_adapt_table[nibble]) / 256;
if (new_delta < 16) new_delta = 16; // 最小值保护
FFmpeg实战：完整解码流程
-

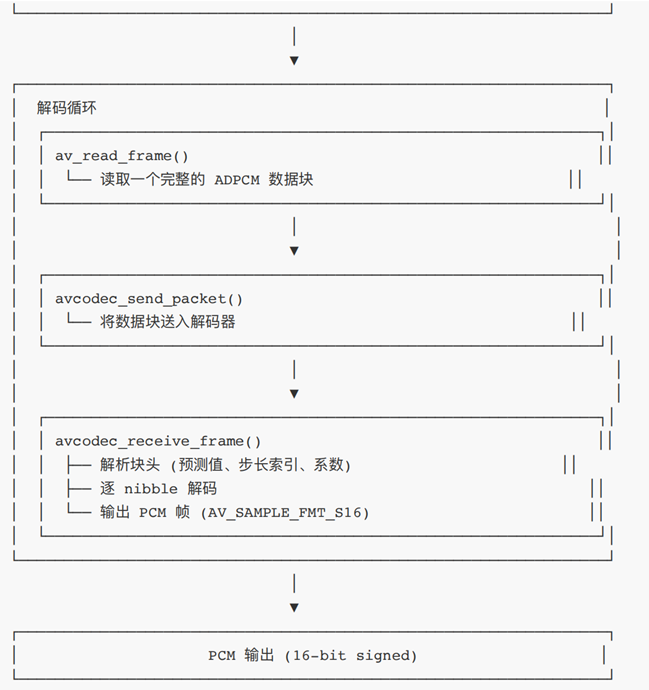

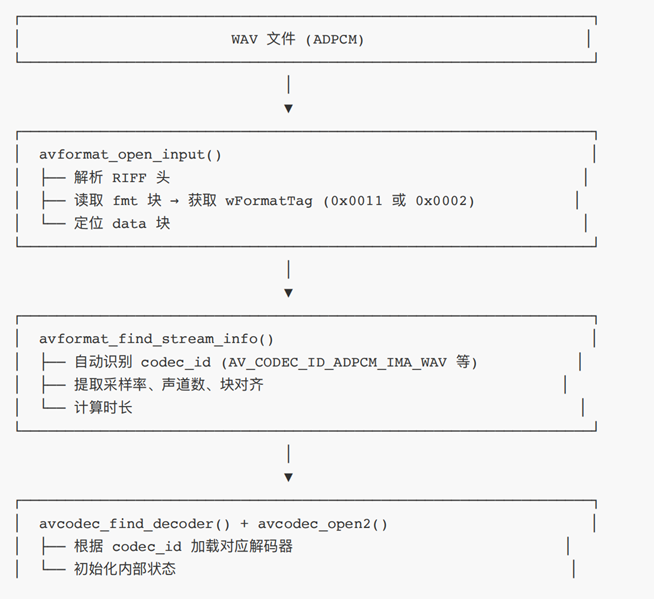

解码流程图
-

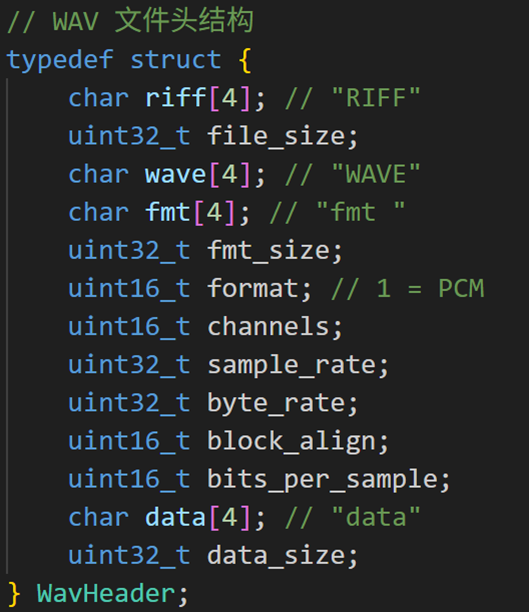

代码示例如下：
- 编译与运行
# 编译
gcc -o adpcm_decode adpcm_decode.c \
$(pkg-config --cflags --libs libavformat libavcodec libavutil)
# 运行
./adpcm_decode input_adpcm.wav output_pcm.wav
# 输出示例:
# ====== 文件信息 ======
# 格式: WAV / WAVE (Waveform Audio)
# 时长: 5.23 秒
# 流数量: 1
#
# ====== 音频参数 ======
# 编码格式: adpcm_ima_wav (ID: 69638)
# 采样率: 44100 Hz
# 声道数: 2
# 块对齐: 2048 字节
# ⽐特率: 352800 bps
# 解码器: ADPCM IMA WAV
#
# ====== 开始解码 ======
# 已解码 100 帧, 204800 样本...
#
# ====== 解码完成 ======
# 总帧数: 113
# 总样本: 230912
# 输出⼤⼩: 901.22 KB
# 输出⽂件: output_pcm.wav
深度避坑：那些"诡异问题"的根源
- 坑一：
MS ADPCM和 IMA ADPCM混淆
问题：解码后听到刺耳噪音或沉默。
原因：两种格式虽然都叫 ADPCM，但块结构完全不同。
诊断方法：
# 使⽤ ffprobe
ffprobe -v quiet -select_streams a:0 -show_entries stream=codec_name input.wav
# 或用 hexdump 直接看
hexdump -C input.wav | head -2
# 查看偏移 20-21 字节:
# 0x0002 = MS ADPCM
# 0x0011 = IMA ADPCM
解决方案：让 FFmpeg 自动识别，不要手动指定 codec_id。
- 坑二：块对齐（Block Align）错误
问题：解码正常但周期性出现噪音。
原因：ADPCM数据必须按块读取，每个块以状态信息开头，如果在块中间切断，状态会丢失。
诊断方法：
# 查看块对齐值
ffprobe -v quiet -select_streams a:0 -show_entries stream=block_align input.wav
正确做法：
// 确保每次读取完整的块
if (pkt->size % par->block_align != 0) {
fprintf(stderr, "警告: 数据包⼤⼩ (%d) 不是块对⻬ (%d) 的整数倍\n",
pkt->size, par->block_align);
}
- 坑三：立体声声道错乱
问题：左右声道交换，或声音"撕裂"。
原因：IMA 和 MS ADPCM 的⽴体声交织方式不同：
IMA ADPCM ⽴体声交织:
块内: [L头][R头] [L样本组(8个)] [R样本组(8个)] [L组] [R组] ...
MS ADPCM ⽴体声交织:
块内: [L头][R头] [LR] [LR] [LR] ... (每个nibble交替)
解决方案：使用 FFmpeg 的自动处理，它会正确解交织。
- 坑四：文件被截断
问题：解码到末尾时崩溃或输出噪音。
原因：某些录音软件在异常终止时未正确写⼊文件尾。
诊断方法：
# 检查⽂件完整性
ffprobe -v error input.wav
# 如果有错误会输出
解决方案：
// 在解码器中启用错误容忍
dec_ctx->err_recognition = AV_EF_CAREFUL; // 或 AV_EF_IGNORE_ERR
// 或用FFmpeg命令⾏修复
// ffmpeg -i broken.wav -c copy fixed.wav
- 坑五：采样率/声道数信息缺失
问题：FFmpeg 报告 nvalid data found when processing input。
原因：某些非标准工具生成的 WAV文件 fmt块不完整。
解决方案：手动指定参数，如代码所示
// 强制指定采样率和声道数
av_dict_set(&options, "sample_rate", "44100", 0);
av_dict_set(&options, "channels", "2", 0);
avformat_open_input(&fmt_ctx, input_path, NULL, &options);
性能优化：让古老格式飞起来
-
性能基准
在典型的开发环境中（Intel i5/Apple M1 级别）：
ADPCM解码是计算轻量型任务，瓶颈通常在I/O而非CPU。
| 配置 |
解码速度 |
实时倍率 |
CPU占用 |
| FFmpeg单线程 |
~180,000样本/ms |
~4000x |
~3% |
| 纯C手写实现 |
~220,000样本/ms |
~5000x |
~2% |
-
优化策略
策略一：增大读取缓冲区。
// 默认缓冲区可能较⼩，增大可减少系统调用
AVDictionary *options = NULL;
av_dict_set(&options, "buffer_size", "1048576", 0); // 1MB
avformat_open_input(&fmt_ctx, path, NULL, &options);
**策略二**：跳过不需要的帧。
// 如果只需要某个时间段
av_seek_frame(fmt_ctx, audio_stream_idx, target_pts, AVSEEK_FLAG_BACKWARD);
**策略三**：使用SIMD加速。
对于需要极致性能的场景，可以使用`SSE/NEON`指令集批量处理多个样本：
// 伪代码示意
#include
<immintrin.h>
// ⼀次处理 8 个样本
__m256i step_vec = _mm256_set1_epi32(step);
__m256i diff_vec = _mm256_srai_epi32(step_vec, 3); // step >> 3
// ... 后续 SIMD 运算
调试技巧：当声音"沉默"时
- 启用FFmpeg详细日志
av_log_set_level(AV_LOG_VERBOSE);
// 或只看特定级别
av_log_set_level(AV_LOG_WARNING);
- 命令行快速诊断
#查看完整流信息
ffprobe -v quiet -print_format json -show_format -show_streams input.wav
#解码第⼀秒并检查
ffmpeg -i input.wav -t 1 -f s16le -acodec pcm_s16le - | hexdump -C | head
#⽣成波形图
ffmpeg -i input.wav -filter_complex "showwavespic=s=800x200" waveform.png
#对⽐两个⽂件的频谱
ffmpeg -i original.wav -i decoded.wav -filter_complex \
"[0:a]showspectrumpic=s=800x400[s0];[1:a]showspectrumpic=s=800x400[s1];[s0]
[s1]vstack" \
- 自检清单
当解码出现问题时，按顺序检查：
⽂件是否完整？(⽂件大小是否合理)
格式是否正确识别？(ffprobe codec_name)
采样率/声道数是否正确？
块对齐是否正确？
是否有 DRM 保护？
是否使⽤了非标准扩展？
解码器是否正确初始化？
输出格式是否正确处理？(平面 vs 交织)
结语：技术，是时间的译者
每一段 ADPCM音频背后，可能是90年代游戏厅的喧嚣、老式答录机的留言、工厂车间的运转声，用4位的密度，记录着16位的时光。通过 FFmpeg解码，不只是波形数据，更是一段段被压缩却未曾遗忘的记忆。
ADPCM的伟大，在于它用极简的算法，在那个存储金贵的年代，让声音得以保存和传递。而今天仍在使用和研究它，这是对这份工程智慧的致敬。当调用 avcodec_receive_frame的那一刻，当 predictor加上 diff的那一瞬，一段1980年代的声音，正穿越40年的时光，完整地回到耳畔。
